DR設備維修基礎學習

添加時間：2019-10-08 18:06 瀏覽次數：來源：

車載DR廣泛應用在體檢車上，要修DR體檢車，首先要了解DR的結構和原理，這里簡單說一下，DR原名為數字化攝影的簡稱，即英文名digital radiographic。DR是由高頻X線機的基礎的，加上一塊平板探測器，和圖像采集處理軟件整合而成。具體的說DR系統，即直接數字化X射線攝影系統，是由電子暗盒、掃描控制器、系統控制器、影像監示器等組成，是直接將X線光子通過電子暗盒轉換為數字化圖像，是一種廣義上的直接數字化X線攝影。

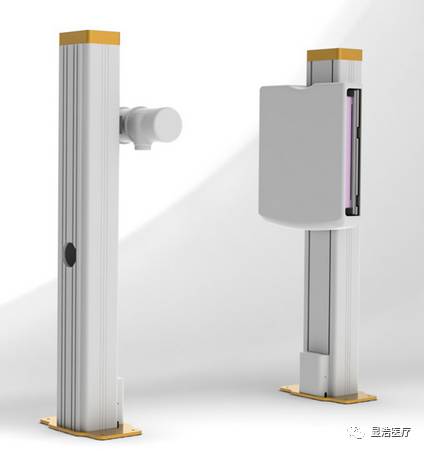

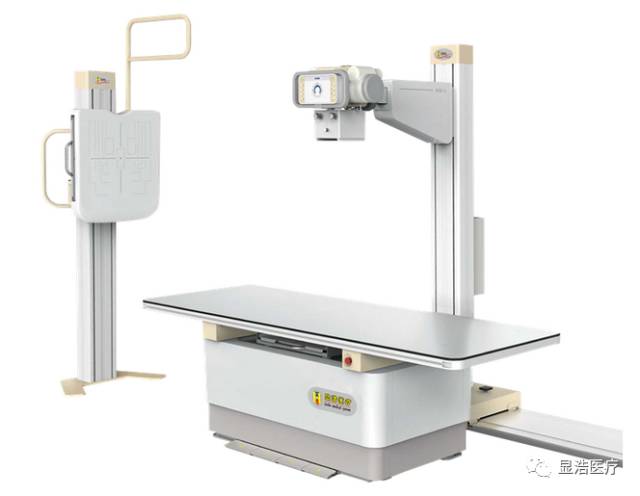

而狹義上的直接數字化攝影即DDR（DirectDigit Radiography），通常指采用平板探測器的影像直接轉換技術的數字放射攝影，是真正意義上的直接數字化X射線攝影系統。按照探測器類型主要分為非晶硅平板DR（主流）、非晶硒平板DR和CCD DR（主流）；按照機架結構分為懸吊DR和立柱（UC臂）DR；維修DR時可根據故障現象進行分段維修。

這里推薦幾個常見故障和維修方法。

1、曝光后不出圖像。

對此故障，可從兩方面下手。首先是檢查發生器有沒有出射線。如果沒有就檢查發生器這邊。例如手開關是否壞了，發生器是否存在故障（可單獨打開發生器軟件查看），球管是否有問題。發生器可正常曝光的情況下，就應該檢查平板這邊。比如平板的連接是否正常（網線或光纖是否連接正確），或者平板的同步信號（曝光使能信號）是否正常。從這兩方面找故障，就可以找到故障。

2、圖像不清晰

隨著使用時間的延長，圖像會變得沒有原來清晰。這種問題的原因一般是由于平板老化引起或者球管出的劑量不足造成。對機器定期進行保養可以有效防止平板老化速度，平板一般要求每6個月校準一次。球館劑量不足的原因有：1 KV不夠，檢查發生器高壓部分。2 MA不足，球管是否出問題，或者高壓發生器的燈絲部分是否有問題。

3 、圖像出偽影

偽影原因歸結為2方面，平板本身有壞點或者壞道。2 是投照范圍內有異物。投照范圍有異物很容易排查，只需將束光器，平板蓋子，濾線柵等，一個個拆除再拍照，拆一個拍一張圖像，拆到那個圖像偽影沒有了，異物就在那個元件上。如果投照范圍的東西拆完拍出來還有偽影，那么就是平板有問題了。平板出的壞點和壞道有些可以通過平板校準去除。有些是不能去除，那只能維修平板。

4、圖像發送不到PACS

此故障一般是由于網絡連接引起。網絡連接需檢查網絡參數是否正確，比如IP地址，端口號，AE title等，參數設置正確后，可以通過ping服務器IP的方法測試網絡是否連通，不連通則檢查網卡或者網線是否正常。

5 、報選擇陽極故障

此故障顧名思義就是陽極啟動不正常?？蓽y球管上有無啟動電壓，測量時要按曝光準備檔，如果無電壓，就要檢測發生器旋轉陽極部分電路，如果有電壓，球管不轉，那就要看下球管陽極靶面是否打爛，球管管芯是否漏油。如果存在問題就需要更換好的X射線管。

6 、報球管溫度過高錯誤

用手觸摸球管表面，如果感覺到燙，那就等溫度下降后，再進行曝光操作，在曝光次數不多的情況下，球管升溫很快，就要檢查冷卻裝置是否正常，不然外置冷卻風扇，或者球管是否漏油。如果球管表面溫度不高，但報球管溫度過高錯誤，那應該檢查溫控開關有沒有壞，可以直接將溫控開關短接測試，短接后，故障解決這是溫控開關壞。如果短接無法解決故障，則需要檢查控制板有無問題。

7、DR的日常維護和保養

DR 是一種十分精密與相當貴重的儀器，除了上述常見的幾種故障以及診斷解決方式之外，在日常的生活應用中還需要結合其實際的使用性能進行良好的維護和保養，并結合其實際的情況分析故障出現的原因。

具體而言，應該重點注意以下問題：

首先，該種型號的機器設備對環境的使用要求十分嚴格，環境的濕度為30%到70%，對于非晶硒平板探測器而言其環境的溫度要求為10度至35度，而最適宜的工作環境是20度到25度，如果環境的溫度過低，則會導致非晶硒層會從玻璃基板上脫落，而當環境中的溫度過高時，則會導致非晶硒探測器產生結晶的情況，因此會對探測器造成一定的損壞，導致成影不真實的情況出現，進而嚴重影響機器的診斷等。因此需要通過對環境中的溫度以及使用濕度進行全天控制，進而不斷延長非晶硒探測器的使用周期。

其次，存在多種影響因素從而導致儀器的不同像素對射線的靈敏度存在巨大的差異，而這種差異屬于技術性差異是客觀存在的。因此在日常的使用過程中要對其進行校正，從而確保機械設備處于良好的運行狀態。

再者，為了保證設備使用的安全性，切忌在設備中隨意外接硬盤以及其他的存儲設備，避免無關的設備在其上面使用導致設備中毒。使用后經常對設備進行清理，避免其上面存在異物，避免灰塵侵入機器設備中，從而影響探測器的使用質量，因此要保證機房中的環境經常通風干燥，使機器干燥和清潔。

另外，DR系統的開機與關機也十分重要，在使用時一定要嚴格按照一定的操作規范進行科學操作，確保機械使用的正確性。一般在使用過程中如果技術操作不當也會出現死機的情況，或者出現意外斷電的情況。開機之前要先將空調打開，當機房中的運行溫度適宜后，才能使平板中的溫度達到使用的要求，進而縮短開機的預熱時間。

除此之外，DR系統的相關器件需要小心科學使用以及合理維護，從而不斷延長設備的使用周期，確保其具有良好的工作效率。在使用過程中如果存在異常的聲響，則應該通過看其方、聽其聲的方式及時找到設備中異常聲音發出的部位以及系統設備運行受到阻礙的部位并及時展開修復，從而確保機器使用正常。

8、總結

在我國的醫療機構經常使用精密的儀器進行輔助性診斷，因此DR又名數字化X光機，這種設備在醫療事業中發揮了十分重要的作用，但是其使用過程卻一直被人們所忽視。本文正是基于此原因，重點針對常見故障及解決方法相關內容進行分析論述，從使用過程以及常見的問題到具體的故障診斷以及維修等進行系統論述，以此為相關工作人員的使用提供科學的方法。
